Электромагнитные расходомеры
Технические характеристики и описание доступны ниже.

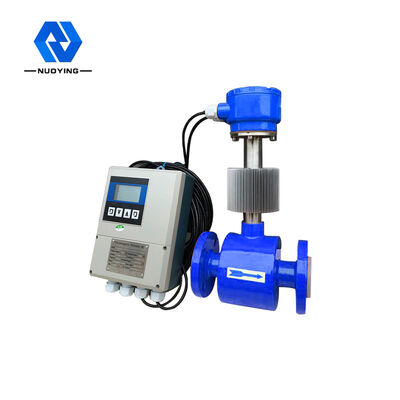

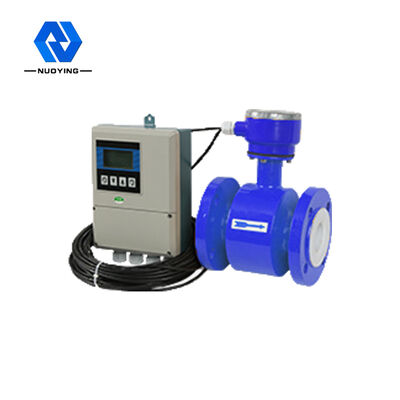

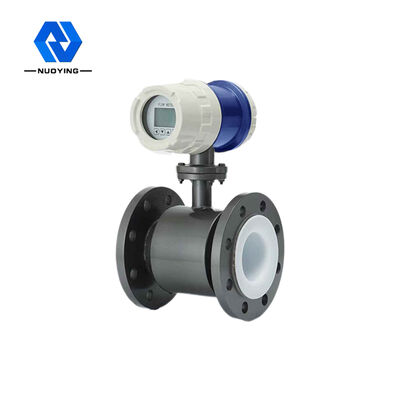

| Английское название | Slurry Type Electromagnetic Flow Meter 24VDC Magnetic Flow Transmitter |
|---|---|
| Brand Name | NUOYINGJIAYE |
| Model Number | NYLD |
| MOQ | 1 |
| Price | $280 to $1500 |
| Payment Terms | T/T |
| Supply Ability | 300 pcs/ pre month |
| show | Full configuration: engineering units are optional, such as flow ratio, flow unit, all output, etc. |
| Internal cumulative calculator | For total forward flow, total reverse flow and net flow can achieve 10-bit cumulative calculation. |
| temperature | operating ambient temperature :-25℃～60℃ |
| Protection against the external environment | Protection standard IP65 |
| Power Supply Voltage | alternating current:AC(100～230)±15%V,47～440Hz,The maximum power consumption is 80W; direct-current:DC11～40V,The maximum power consumption is 80W. |
| output | Analog volume output |
| Double pulse output | Can reflect the forward and reverse flow, for 0~2000 Hz square wave or fixed pulse width pulse signal.Parameters such as pulse repetition frequency, cutoff frequency, and pulse width are all progratically programmed.Frequency can be set to 1 to 2000, H z, and any integer value in the range.When the isolated output transistor is on, current is 150 m A and open voltage< 35 V. |
| Dual alarm output | The following parameters can be programmed: upper and lower flow, air traffic control detection; error conditions; forward / reverse flow; polarity (open / off) within the specified range, pulse (frequency) within the specified range; pulse cut-off frequency, etc.When the output transistor protected by the isolation output is turned on, the current is 150 m A, so that a 0 V voltage can be generated at this time.Open-circuit voltage is <35 V. |
| input | Close closure cumulative calculator isolated from outside.(Note: not isolated from pulse and alarm) Isolation in the analog volume, pulse volume / alarm signal and ground, the isolation voltage is DC 500V. |
| configuration | The configuration is stored in a non-volatile memory (generally available for 10 years).The values preset by the user himself can be changed. |
| self diagnosis | The converter can confirm that the hardware is normal and can make fault diagnosis.Such as a coil drive failure, etc. |
| Flow rate setting | Flow measurement range equivalent to the maximum flow rate (12 m/s) percent, which can be changed. |
| interchangeability | The converter is fully available interchangeably with the MFD sensors of various caliber. The converter can be configured in the field.Replacing the converter does not affect the characteristics of the system. |
| Outline box seal | M 20 * 1.5 Seal sleeve.It can be described on the special user requirements. |
| time constant | All are programmable from 1 second to 120 seconds. |
| Displays the direction | Display direction of one body type: under the selection of an integrated electromagnetic flowmeter, the direction displayed by the converter is not easily observed due to the pipeline direction, which can be satisfied by choosing the display direction (i. e., horizontal or vertical) |
| anti-hazard classification | Exdmib II CT6 |
| Place of Origin | China |
| Certification | Explosion-proof certificate |
| Diameter | DN6-DN2000 |
| Application | Conductive liquid, mud |
| Power Supply | 24VDC |
| Signal Output | 4~20 M A，RS 485，HART ，MODBUS |
| Accuracy | ±0.2%,±0.5% |
| Protection Grade | IP65，IP67 |
| Ambient Temperature | -25℃～60℃ |
| Medium Temperature | - 40℃ ～+ 130℃ |
| Packaging Details | Export standard packing |
| Highlight | Slurry Type Electromagnetic Flow Meter, 24VDC Magnetic Flow Transmitter, 24VDC electromagnetic flow sensor |
| alternating current | AC(100～230)±15%V,47～440Hz,The maximum power consumption is 80W; |
| direct-current | DC11～40V,The maximum power consumption is 80W. |
| Low conductivity requirements | the measurement accuracy is not affected by the physical changes in the medium viscosity, temperature, pressure and density, and the electrical conductivity is 20 S / cm. |
| Strong anti-interference ability | unique noise treatment technology, digital filtering, can filter the interference caused by the dirt attached to the pipes and electrodes. |
| Rich display content | can display the total amount, instantaneous flow, flow rate, percentage flow and other content. |
| Tags | Mag Water Flow Meter Nominal Diameter 1.6MPa electromechanical flow meter 4Mpa electromagnetic flow transmitter |
| Signal output | 4~20 m A，RS 485，HART ，MODBUS |
| Наименование марки | NUOYINGJIAYE |
| Номер модели | NYLD |
| МОК | 1 |
| цена | $280 to $1500 |
| Условия оплаты | T/T |
| Способность к поставкам | 300 шт/пред месяц |
| показывать | Полная конфигурация: инженерные единицы являются необязательными, например, соотношение потока, блок потока, все выходы и т. д. |
| Калькулятор внутреннего накопления | Для общего потока вперед, общего обратного потока и чистого потока может быть достигнут 10-битный кумулятивный расчет. |
| температура | рабочая температура окружающей среды: -25°C~60°C |
| Защита от внешней среды | Стандарт защиты IP65 |
| Напряжение питания | переменный ток:AC ((100 ∼230) ±15%V,47 ∼440 Hz,максимальное потребление энергии 80 Вт; постоянного тока:DC11~40V,максимальное потребление энергии 80 Вт. |
| выходной | Выход аналогового объема |
| Выход двойного импульса | Может отражать поток вперед и назад, для 0 ~ 2000 Гц квадратной волны или фиксированной ширины импульса импульсного сигнала.и ширина импульса все программируютсяЧастота может устанавливаться от 1 до 2000 Hz и любое целое число в диапазоне. Когда изолированный выходный транзистор включен, ток составляет 150 м А и открытое напряжение < 35 В. |
| Выход двойной сигнализации | Следующие параметры могут быть запрограммированы: верхний и нижний поток, обнаружение контроля воздушного движения; условия ошибки; поток вперед / назад; полярность (открыто / выключено) в пределах указанного диапазона,импульс (частота) в пределах указанного диапазонаПри включении выходного транзистора, защищенного изоляционным выходом, ток составляет 150 мА, так что в это время может быть создано напряжение 0 В.Напряжение открытого контура < 35 В. |
| ввод | Закрытие кумулятивный калькулятор изолированный от внешнего. (Примечание: не изолированный от импульса и тревоги) Изоляция в аналоговом объеме, объеме импульса / сигнале тревоги и наземной,изоляционное напряжение 500 В постоянного тока. |
| конфигурация | Конфигурация хранится в нелеткой памяти (обычно доступна в течение 10 лет). |
| самодиагностика | Преобразователь может подтвердить, что аппаратное обеспечение нормальное и может сделать диагностику неисправности. |
| Настройка скорости потока | Диапазон измерения потока, эквивалентный максимальной скорости потока (12 м/с) в процентах, который может быть изменен. |
| взаимозаменяемость | Преобразователь полностью взаимозаменяем с датчиками MFD различного калибра. Преобразователь может быть сконфигурирован в полевых условиях.Замена преобразователя не влияет на характеристики системы. |
| Печать контуры коробки | M 20 * 1.5 Печать рукава. Он может быть описан на специальных требований пользователя. |
| постоянная времени | Все программируемые от 1 секунды до 120 секунд. |
| Показывает направление | направление отображения одного типа кузова: при выборе интегрированного электромагнитного потокомера направление, отображаемое преобразователем, не легко наблюдать из-за направления трубопровода,которые могут быть удовлетворены путем выбора направления отображения (i. e, горизонтально или вертикально) |
| классификация по опасности | Эксдмиб II CT6 |
| Место происхождения | Китай |
| Сертификация | Explosion-proof certificate |
| Диаметр | DN6-DN2000 |
| Приложение | Проводящая жидкость, грязь |
| Источник питания | 24 В постоянного тока |
| Выходной сигнал | 4~20 м A, RS 485, HART, MODBUS |
| Точность | ±0,2%,±0,5% |
| Степень защиты | IP65, IP67 |
| Температура окружающей среды | -25℃~60℃ |
| Средняя температура | - 40℃ ～+ 130℃ |
| Упаковывая детали | Упаковка экспорта стандартная |
| Поставка способности | 300 шт/пред месяц |
| Выделить | Электромагнитный расходомер шламового типа, магнитный преобразователь расхода 24 В постоянного тока, электромагнитный датчик расхода 24 В постоянного тока |
| переменный ток | AC ((100 ∼230) ±15%V,47 ∼440 Hz,максимальное потребление энергии 80 Вт; |
| постоянного тока | DC11~40V,максимальное потребление энергии 80 Вт. |
| Требования к низкой проводимости | точность измерений не зависит от физических изменений в вязкости среды, температуре, давлении и плотности;и электрическая проводимость составляет 20 S / cm. |
| Сильная способность противодействия помехам | уникальная технология обработки шума, цифровая фильтрация, может фильтровать помехи, вызванные грязью, прикрепленной к трубам и электродам. |
| Богатое содержание дисплея | может отображать общее количество, мгновенный поток, скорость потока, процентный поток и другое содержание. |
| Теги | Номинальный диаметр расходомера воды Mag электромеханический расходомер 1 6 МПа |
